2. Komponen [kembali]

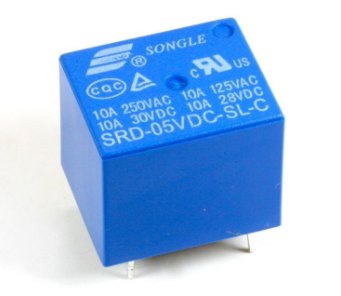

a. Relay
Relay adalah Saklar (Switch)
yang dioperasikan secara listrik dan merupakan komponen
Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama
yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak
Saklar/Switch). Relay menggunakan Prinsip Elektromagnetik untuk
menggerakkan Kontak Saklar sehingga dengan arus listrik yang kecil (low power)
dapat menghantarkan listrik yang bertegangan lebih tinggi. Sebagai
contoh, dengan Relay yang menggunakan Elektromagnet 5V dan 50 mA mampu
menggerakan Armature Relay (yang berfungsi sebagai saklarnya) untuk
menghantarkan listrik 220V 2A.

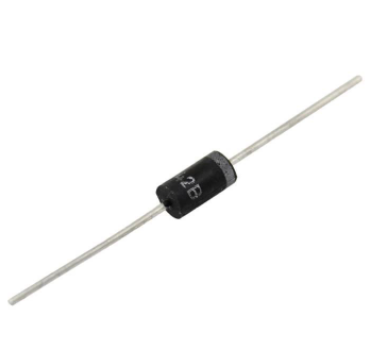

b. Dioda
Dioda (diode)
yaitu komponen elektronika aktif yang terbuat dari bahan semikonduktor
dan punya fungsi buat menghantarkan arus listrik ke satu arah, tapi
menghambat arus listrik dari arah sebaliknya.
c. Transistor NPN
Fungsi
dari transistor sendiri adalah memperkuat arus listrik yang masuk ke
dalam rangkaian. Fungsi ini berkebalikan dengan resistor yang berperan
meredam arus listrik.Seperti
yang telah disebutkan, transistor terdiri dari dua jenis yaitu NPN dan
PNP. NPN merupakan singkatan dari Negatif Positif Negatif. Sedangkan PNP
adalah kependekan dari Positif Negatif Positif.
Transistor
NPN akan aktif ketika kaki basis diberi arus listrik bermuatan negatif.
Sebaliknya, transistor PNP akan aktif apabila kaki basis mendapatkan
tegangan listrik positif. Pada
transistor NPN, kaki basis memiliki kutub positif dan bersinggungan
langsung dengan sumber listrik atau baterai. Sedangkan kaki emitor
memiliki kutub negatif karena berhubungan langsung dengan massa. Kutub
negatif juga ditemukan pada kaki kolektor yang menghubungkan massa di
rangkaian listrik.
d. Fan motor DC
Motor Listrik DC atau DC Motor adalah suatu perangkat yang mengubah energi listrik menjadi energi kinetik atau gerakan (motion).
Motor DC ini juga dapat disebut sebagai Motor Arus Searah. Seperti
namanya, DC Motor memiliki dua terminal dan memerlukan tegangan arus
searah atau DC (Direct Current)
untuk dapat menggerakannya. Motor Listrik DC ini biasanya digunakan
pada perangkat-perangkat Elektronik dan listrik yang menggunakan sumber
listrik DC seperti Vibrator Ponsel, Kipas DC dan Bor Listrik DC.
e.Resistor
Resistor merupakan komponen elektronik yang
memiliki dua pin dan didesain untuk mengatur tegangan listrik dan arus
listrik. Resistor mempunyai nilai resistansi (tahanan) tertentu yang
dapat memproduksi tegangan listrik di antara kedua pin dimana nilai
tegangan terhadap resistansi tersebut berbanding lurus dengan arus yang
mengalir, berdasarkan persamaan hukum Ohm:
Resistor
digunakan sebagai bagian dari rangkaian elektronik dan sirkuit
elektronik, dan merupakan salah satu komponen yang paling sering
digunakan. Resistor dapat dibuat dari bermacam-macam komponen dan film,
bahkan kawat resistansi (kawat yang dibuat dari paduan resistivitas
tinggi seperti nikel-kromium).
f. Sensor gas mq-5
Sensor gas MQ5 yang digunakan, merupakan sensor dengan
lapisan semikonduktor logam oksida yang terbentuk di atas sebuah
substrat alumina pada sebuah sensing chip bersama dengan sebuah pemanas
yang terintegrasi
g. Optocoupler NPN

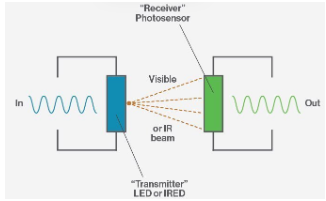

Optocoupler
adalah komponen elektronika yang berfungsi sebagai penghubung
berdasarkan cahaya optik. Pada dasarnya Optocoupler terdiri dari 2
bagian utama yaitu Transmitter yang berfungsi sebagai pengirim cahaya
optik dan Receiver yang berfungsi sebagai pendeteksi sumber cahaya.
Masing-masing
bagian Optocoupler (Transmitter dan Receiver) tidak memiliki hubungan
konduktif rangkaian secara langsung tetapi dibuat sedemikian rupa dalam
satu kemasan komponen.
3. Dasar Teori [kembali]
Optocoupler
juga dikenal dengan sebutan Opto-isolator, Photocoupler atau Optical
Isolator adalah komponen elektronika yang berfungsi sebagai penghubung
berdasarkan cahaya optik. Pada dasarnya Optocoupler terdiri dari 2
bagian utama yaitu Transmitter yang berfungsi sebagai pengirim cahaya
optik dan Receiver yang berfungsi sebagai pendeteksi sumber cahaya.
jenis-jenis
Optocoupler yang sering ditemukan adalah Optocoupler yang terbuat dari
bahan Semikonduktor dan terdiri dari kombinasi LED (Light Emitting
Diode) dan Phototransistor. Dalam Kombinasi ini, LED berfungsi sebagai
pengirim sinyal cahaya optik (Transmitter) sedangkan Phototransistor
berfungsi sebagai penerima cahaya tersebut (Receiver).
Jenis-jenis
lain dari Optocoupler diantaranya adalah kombinasi LED-Photodiode,
LED-LASCR dan juga Lamp-Photoresistor.Pada prinsipnya, Optocoupler
dengan kombinasi LED-Phototransistor adalah Optocoupler yang terdiri
dari sebuah komponen LED (Light Emitting Diode) yang memancarkan cahaya
infra merah (IR LED) dan sebuah komponen semikonduktor yang peka
terhadap cahaya (Phototransistor) sebagai bagian yang digunakan untuk
mendeteksi cahaya infra merah yang dipancarkan oleh IR LED.
grafik perbandiangan suhu terhadap tegangan pada optocoupler
Biasanya
LED ini di hubungkan ke sistem controller atau rangkaian elektronik
dengan tegangan rendah dan sensitive terhadap beban tegangan besar. Jadi
untuk memproteksi adanya gangguan tegangan feedback maka di gunakan lah
isolator ini. Komponen Sensive cahaya ini ( biasanya photo transistor
dan photo triac ) dihubungkan untuk mengendalikan beban beban besar
seprti Motor DC, Motor AC, Kontaktor, dan lain lain. Contoh komponen
yang termasuk sebagai optocoupler adalah ic 4n25, 4n25, MOC3021, PC817
dan lain-lain. Setidak nya komponen-komponen optocoupler ini menamani
saya dalam mendesain sistem controller.
4.Cara kerja [kembali]
Rangkaian ini
adalah kombinasi antara sensor gas dengan komponen optocopler
(photodiode), yang mana aplikasi ini sangat berguna ketika pada suatu ruangan dimasuki asap khususnya di daearh yang terkena bencana asap seperti riau. Cara kerja dari aplikasi ini adalah. pertama, ketika asap bernilai logic 1, mkaa sensor akan bekerja dan menghasilkan
tegangan yang akan disalurkan pada rangkaian optocoupler yang telah
dibuat sehingga kipas angin dapat bergerak . kemudian ketika asap mulai
berkurang yang mengakibatkan nilai logic 0, maka tidak akan ada tegangan yang mengalir ke sensor optocopler sehingga kipas angin akan melambat dan akhirnya berhenti.
